Tutoriais de modelagem 3D: Como organizar e melhorar a topologia em modelos 3d?

O processo de aprendizagem e domínio das inúmeras ferramentas 3d para modelagem é até curto, se comparado com o perfeito entendimento da topologia de um modelo 3d complexo, como a cabeça de um personagem. Na maioria dos casos, os artistas 3d acabam usando a técnica da tentativa e erro, para conseguir chegar até a forma desejada em um projeto. Isso é fácil de perceber, quando estou ministrando aula no laboratório de informática, passo pelos computadores e observo os alunos trabalhando na criação de um personagem. A grande maioria tenta criar a topologia, percebe que não vai funcionar e desfaz o trabalho, para começar novamente.

Mas, algumas pessoas se destacam pelo planejamento. Uma pequena parte dos alunos, acaba seguindo uma recomendação que sempre passo nas aulas, que é de planejar a topologia do modelo 3d, antes de começar a trabalhar no software de modelagem. Isso é bem simples, tudo que você precisa fazer é rabiscar a face do modelo desejado ou conseguir uma fotografia de referência, para desenhar a topologia sobre a face.

Com isso, o artista pode economizar algumas horas de trabalho, partindo direto para a solução mais próxima do ideal.

Você pode estar se perguntando, como posso começar a fazer esse tipo de planejamento também? O processo é simples, basta selecionar uma imagem de referência e seguir algumas dicas, como identificar as áreas principais que definem a forma do modelo 3d antes.

Recomendo a leitura desse tutorial, sobre o planejamento da topologia facial para modelos 3d. O texto está em inglês, mas é de fácil entendimento.

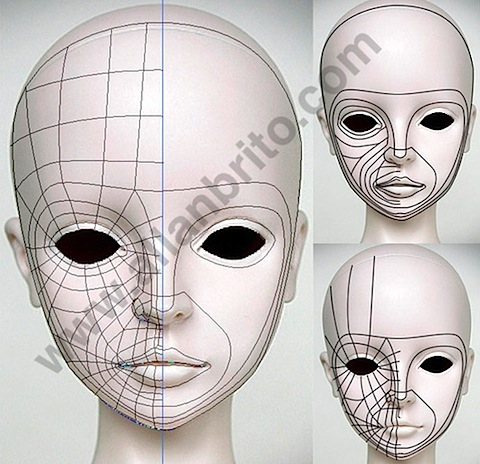

Segundo o texto do tutorial, o processo deve seguir as seguintes fases:

  • Identifique os contornos principais da face
  • Delimite contornos para as aberturas, como boca e olhos. Essas áreas exigem arestas de contorno para que a deformação da topologia seja feita de maneira correta
  • Por último, com todas as marcações feitas, o artista precisa criar as ligações entre as marcações com arestas menores e preencher a malha

Outro tutorial interessante no mesmo web site, mostra técnicas para manipular e otimizar a quantidade de arestas em um modelo 3d. Apesar do tutorial ser escrito com exemplos do 3ds Max, as dicas do artigo podem ser aplicadas em praticamente qualquer ferramenta 3d. O texto comenta as ações necessárias para que um artista 3d, possa reduzir ou aumentar a quantidade de vértices, em áreas do modelo 3d, sem prejudicar a topologia do modelo.

Qual o motivo disso? Simples, na maioria dos modelos 3d e objetos, algumas áreas em especial precisam receber mais ou menos detalhes. Mais detalhes é geralmente sinônimo de grande número de vértices.

Quem trabalha com modelagem para jogos, pode aproveitar o texto também. Nesses casos a quantidade de vértices e arestas do modelo é bem limitada, portanto o artista precisa otimizar ao máximo o modelo.

Publicado por

Allan Brito

Arquiteto que trocou as construções baseadas em tijolos pelas que utilizam pixels! Sim, os pixels também precisam ser devidamente construídos, e quem melhor do que um arquiteto para planejar construções?
