Simulação de líquidos e fluidos com o Blender 3D

A ferramenta de simulação de fluidos do Blender 3d é tão poderosa que muitos artistas que nunca tinham usado, ou pensado em usar o Blender, agora estão recorrendo ao software para elabora as suas animações, quando o assunto envolve algum tipo de fluido ou líquido. Esse tipo de software como parte de plugins é muito caro e pode inviabilizar projetos pequenos, caso o artista não tenha uma ferramenta como o Houdini que já conta com uma opção poderosa para simular fluidos de maneira nativa, a solução é recorrer ao Blender ou colocar a mão no bolso.

Nesse caso, você já pode imaginar a opção que alguns artistas estão preferindo usar. Sim, o Blender começou a ganhar destaque entre produtoras de animação, quando aparece alguma necessidade especial em simulação de fluidos. Mas, será que essa ferramenta é realmente poderosa? Quais os tipos de animação que o Blender consegue fazer?

Um vídeo muito interessante mostra uma compilação de animações, todas elaboradas com o Blender 3D e seu simulador de fluidos. Apesar de não parecer em nada com um tutorial, apenas uma demonstração, ainda e possível aprender um pouco com ele, principalmente se você já sabe um pouco de Blender.

O vídeo está em boa resolução e com uma trilha sonora:

No total os vídeo somam aproximadamente três minutos, mas segundo o autor as animações que fazem parte da demonstração levaram em torno de três meses para serem finalizadas. Antes que você abra o Blender 3d e tente fazer as suas próprias animações, devo alertar que esse tipo de simulação requer muito poder de processamento para que seja criada. E quando falo de simulação, não estou me referindo ao render, mas sim da criação da geometria que representa os fluidos.

Como é que as simulações de fluidos funcionam no Blender?

Para entender o seu funcionamento, podemos dividir uma simulação de fluidos em três partes:

  • Domínio: Essa é a parte do ambiente 3d do Blender em que a simulação vai acontecer. No vídeo de demonstração podemos perceber o contorno de uma área em forma de cubo, quando o fluido se espalha pelo cenário, ele acaba esbarrando e não passa desse limite. Para que seja possível calcular a simulação, você precisa delimitar esse domínio. Quanto maior ele for, mais objetos e possibilidades de interação a simulação apresenta.
  • Fluido: O objeto alvo da simulação, pode muito bem ser representado por uma primitiva geométrica como um cubo ou esfera, como acontece no vídeo ou então ser criado dinamicamente. Nesse caso um objeto funcionaria como criador do líquido, como acontece com uma torneira.
  • Obstáculos: Além dos próprios fluidos, outros objetos 3d podem servir como obstáculos para a simulação.

Esses são os três principais componentes de uma simulação com fluidos no Blender 3D. Tudo isso é configurado em apenas um único painel chamado Fluids.

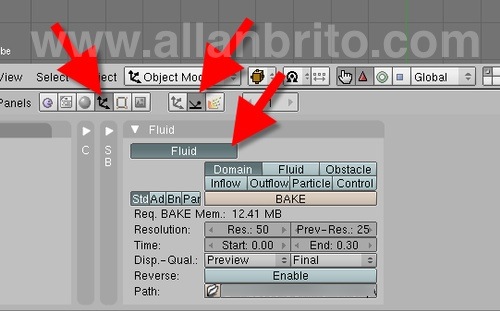

Podemos reparar na imagem, que as configurações dos três itens estão bem visíveis e destacados. Depois que tudo isso estiver configurado, basta determinar uma resolução alta e pressionar o botão BAKE.

Então, tudo vai depender da velocidade do seu computador.

Publicado por

Allan Brito

Arquiteto que trocou as construções baseadas em tijolos pelas que utilizam pixels! Sim, os pixels também precisam ser devidamente construídos, e quem melhor do que um arquiteto para planejar construções?

4 comentários sobre “Simulação de líquidos e fluidos com o Blender 3D”

  1. Legal, mas o liquido ta meio “cremoso”, será que dá pra criar algo com a mesma fludes da água?

  2. Olá Allan,

    Muito bom o seu artigo sobre simulação de fluídos! O vídeo é extraordinário… tenho muita vontade de aprender a trabalhar essas simulações, mas… ainda existem áreas do Blender nas quais eu nunca me aventurei, e esta é uma delas.
    Pode ser que depois desse “estímulo”, eu crie coragem… 🙂

    Um grande abraço ao Amigo

    Reinicke

  3. Muito bom o video , acabei vendo duas vezes o video. Reparem na sombra , muito bem feito o video .

    Realmente todo o trabalho que deu ,vale a pena ver agora.

  4. Gilvando:
    Tudo depende de como configurar…
    da pra criar algo bem semelhante a agua, se for bem configurado, e também para se parecer mais com agua, aumentando a resolução da simulação já ajuda bastante para o liquido pegar mais ‘forma’…

    no meu canal do youtube, eu tenho varios vídeos bem interessantes de simulação de agua no blender, entre outras coisas bem legais do blender também, que estão nos favoritos, se quiser dá uma olhada:
    http://www.youtube.com/ThrashmasterX

    (nele tem um vídeo meu que fiz para testar as diversas viscosidades de fluidos, mas ele nem tá muito bom, foram minhas primeiras simulações, da uma olhada no resto que tá mais interessante 😉
