Criando vidro jateado com o YafaRay e Blender 3D para arquitetura

Um dos tipos de vidro mais usados em projetos que envolvem a visualização de projetos para arquitetura é o chamado vidro jateado, que apresenta uma série de pequenos relevos variando de minúsculas superfícies até vidros que apresentam ondulações que impedem parcialmente a visualização de objetos através da superfície transparente. Nos projetos que envolvem a utilização do YafaRay e o Blender 3D para a representação desse tipo de material, podemos conseguir ótimos resultados na simulação desse tipo de vidro, graças a perfeita integração entre as texturas do Blender com o YafaRay.

A técnica para criar esse tipo de vidro é criar um material do tipo Glass no YafaRay e nesse mesmo material associar algum tipo de textura, que altere as normais da superfície ou como alguns artistas conhecem, configurar um mapa de Bump.

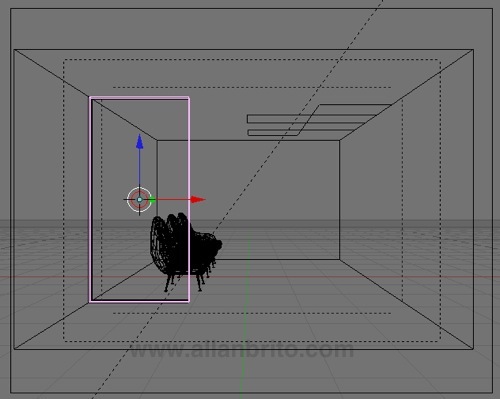

Para mostrar o procedimento necessário para configurar um material com esse tipo de vidro, vamos usar uma cena bem simples, mas que apresenta um grande painel de vidro como mostra a imagem abaixo:

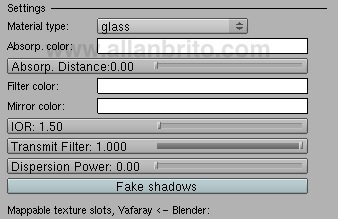

Repare que é um ambiente fechado e para melhorar um pouco mais a iluminação interna do cenário, resolvi fazer algumas pequenas aberturas na parte superior da cena. A primeira coisa a fazer é adicionar um material ao painel de vidro e configurar o mesmo como sendo um material do tipo Glass no YafaRay.


Essa é a única parte da configuração do material feita no YafaRay, sendo o resto agora executado no painel de materiais do próprio Blender 3D. Adicione uma textura procedural do Blender ao material, escolhendo a textura do tipo Clouds. Esse tipo de textura se configurada de maneira correta, consegue simular pequenos pontos brancos e pretos ideais para esse tipo de simulação. As configurações do material devem ser as seguintes:

  • Noise Size: 0.001
  • Noise Depth: 4
  • Nabla: 4


Nas configurações dos materiais do Blender, mais precisamente no menu Map To, é necessário desligar o botão Col e acionar o Nor, para que o material afete apenas as normais do material e não tenha influência sobre a cor. Nos valores do Nor escolha algo bem baixo como 0.001 ou 0.002 para conseguir um efeito de vidro jateado.

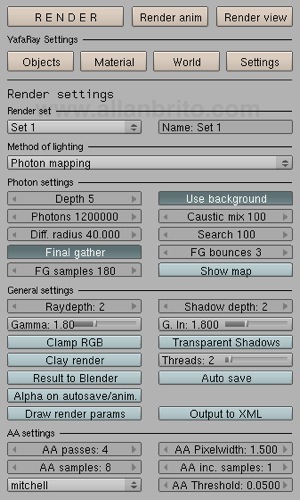

Antes de renderizar a cena, ainda é necessário configurar a o método usado para gerar a imagem no YafaRay, que nesse caso é o Photon Mapping com as seguintes configurações.

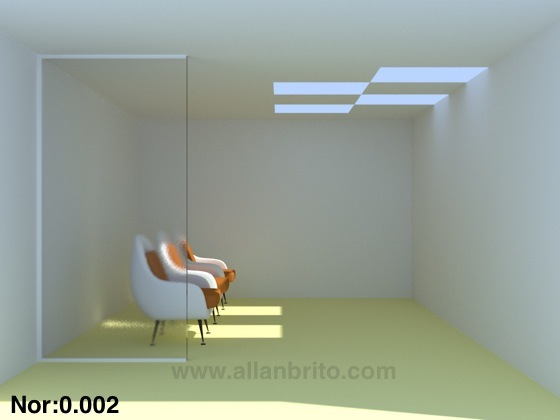

Pronto! Para mostrar o resultado da renderização usando o valor do Nor na textura para controlar o nível de deformação do vidro, fiz o ajuste em duas imagens que usam valores de Nor com 0.001 e 0.002 respectivamente.



Agora você já pode aplicar esse tipo de configuração nas suas cenas e projetos de visualização arquitetônica, para simular o uso de vidro jateado em projetos. Para conhecer mais configurações de materiais para vidro no YafaRay, recomendo uma visita a esse endereço nos fóruns oficiais do YafaRay.

Sobre o Autor:

Arquiteto que trocou as construções baseadas em tijolos pelas que utilizam pixels! Sim, os pixels também precisam ser devidamente construídos, e quem melhor do que um arquiteto para planejar construções?

9 Comentários

  1. Júlio Cargnin 05/08/2009 em 11:40 am

    Legal Allan! Consegui! Mas uma pergunta: que versão é esta que estais usando do Yafray? No seu painel Settings do script existem uma série de botões que não aparece aqui no meu.

    Obrigado!

  2. Allan Brito 05/08/2009 em 11:45 am

    Oi Júlio,

    Estou usando o YafaRay 0.1.1

    Abraços
    Allan

  3. Jason José 05/08/2009 em 3:08 pm

    Oi Allan.

    Quando instalado o Blender, já estra incluso o Yafray ou eu tenho que instalar ele também.

    Abraço

  4. Allan Brito 05/08/2009 em 3:47 pm

    Oi Jason,

    Ele não acompanha o Blender não, você precisa fazer o download em separado.

    Abraços

  5. […] um teste com o Yaf(a)Ray, sugerido pelo Allan Brito e o resultado foi bem satisfatório, como pode ser visto na figura […]

  6. Arquitecto Português 10/08/2009 em 7:52 am

    Boa dica Allan!
    Nós os arquitectos estamos sempre com dificuldades nos vidros em 3d.
    O efeito é bestial para visualizar os projectos de arquitectura!
    Obrigado!

  7. Thiago 12/01/2010 em 2:29 am

    obrigado. já visitei este e outros artigos algumas dezenas de vezes

  8. João Paulo 21/09/2012 em 10:32 am

    Allan… me ajuda por favor cara!
    Eu faço tudo desse jeito mas o vidro continua estranho… é de uma janela e fica como se tivesse refletindo o teto, ou seja, fica da cor do teto e nao transparente!

  9. João Paulo 25/09/2012 em 9:32 am

    Cara no meu yafaray qe é uma versão estável não aparece nada no render desse material!
    O que pode ser?

Deixar Um Comentário
