Blender com ferramenta semelhante ao Trim e Extend do AutoCAD

As ferramentas de modelagem 3d do Blender direcionadas para a criação de superfícies orgânicas já eram bem desenvolvidas, e ofereciam a maioria dos artistas 3d o que era necessário para elaborar figuras e personagens orgânicos. Mas, outra categoria de artistas 3d direcionado para o desenvolvimento de cenários e outros tipos de modelagem, como a voltada para arquitetura, ainda sentia a necessidade de opções mais específicas. Ainda no tempo do Blender 2.49 existiam projetos que tinham como objetivo adicionar opções semelhantes ao que temos em softwares de CAD, como o AutoCAD a interface do Blender. Opções simples como o Offset, Trim e Extend.

Com o advento da versão 2.50 isso acabou ficando mais fácil, com a possibilidade de criar Add-ons e integrar os mesmos a interface da ferramenta. Um usuário dos fóruns Blenderartists publicou essa semana uma ferramenta criar usando Python chamada de Slice at Intersection. Essa ferramenta funciona de maneira muito semelhante ao que o Trim e Extend do AutoCAD fazem, que é cortar arestas nos pontos em que existe uma interseção com outras arestas.

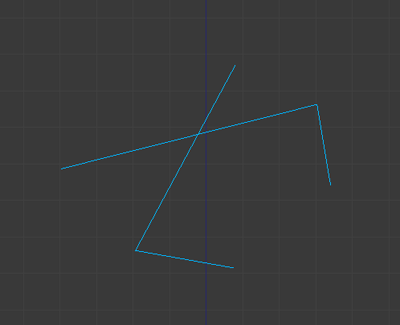

Repare na imagem abaixo, que mostra diversas arestas posicionadas sobre o mesmo plano. Essa é uma das condicionantes para que o script funcione, as arestas precisam estar no mesmo plano:

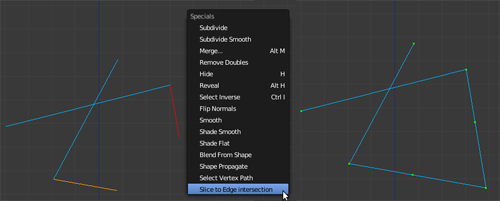

Na primeira opção, teremos as duas arestas inferiores selecionadas e com o Add-on funcionando, basta pressionar a tecla W e no menu specials escolher a opção Slice to Edge Intersection. Isso prolonga as arestas e une as mesmas. Exatamente como o Extend do AutoCAD.

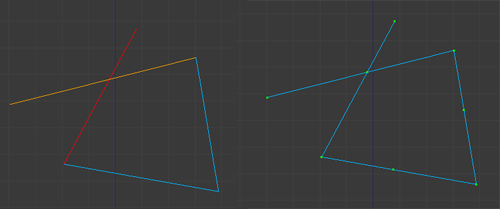

O segundo exemplo mostra o efeito do script aplicado quando temos exatamente duas arestas que fazem uma interseção direta selecionadas. Como resultado a divisão dos objetos exatamente no mesmo ponto em que as duas arestas estão se tocando. Efeito muito parecido com o que temos no Trim do AutoCAD.


Essa ferramenta será de grande auxílio para qualquer artista que precise desenvolver e criar elementos geométricos no Blender, usando como base para criação dos seus próprios polígonos.

O mais interessante, é que a ferramenta já foi revisada duas vezes desde que foi disponibilizada, apenas com sugestões dos usuários do fórum. Para usar a mesma, basta copiar o arquivo para a pasta de Add-ons do Blender e habilitar a ferramenta no painel de preferências do usuário (User Preferences) e na aba dos Add-ons.
