MSCAD: Alternativa nacional ao AutoCAD

O desenvolvimento de projetos que envolvem desenho técnico requer obrigatoriamente o uso de um software de CAD, que permita criar e modificar desenhos e pranchas técnicas para projetos de arquitetura e engenharia. No Brasil existe um domínio do AutoCAD nessa área, devido a fatores históricos e a disseminação de que o AutoCAD é a melhor opção para desenho técnico por professores de faculdades e universidades. Já tive a oportunidade de conversar com vários estudantes de arquitetura e engenharia, que procuraram cursos de AutoCAD por recomendação dos professores.

Antes de procurar estudar, e principalmente, adotar o AutoCAD como ferramenta de desenho técnico principal na sua prática profissional, é importante conhecer algumas alternativas para a ferramenta. Nos últimos dias tive contato com uma alternativa nacional ao AutoCAD chamada de MSCAD que me chamou a atenção em relação ao custo e ferramentas.

O primeiro ponto positivo do MSCAD é que ele é todo em português, um requisito para muitas pessoas que tem dificuldade em trabalhar apenas com softwares em língua inglesa. A leveza do software também chama a atenção, pois não é necessário ter computadores com configurações robustas para executar o software, diferente de muitas ferramentas de CAD atuais, que praticamente demandam uma workstation compatível com modelagem 3d para criar desenhos técnicos.

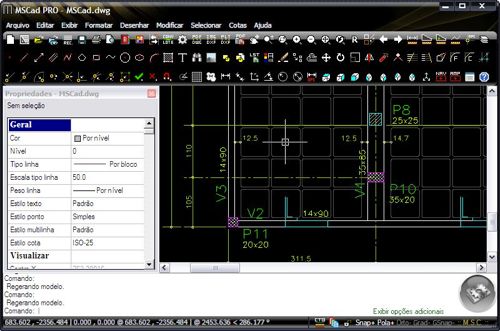

mscad-pro

Tirando as ferramentas de desenho que são as mesmas que encontramos em ferramentas de desenho como Mirror, Offset e outras, existem alguns diferenciais bem interessantes. O primeiro deles é a capacidade de converter múltiplos arquivos entre os formatos DWG, DXF e PDF. A conversão de arquivos PDF é muito útil e deve ajudar bastante as pessoas que recebem arquivos em PDF e precisam editar os arquivos. Já tive casos em que recebi arquivos em PDF de projetos que precisavam ser usados para gerar modelos 3d. Como o ideal é usar arquivos DXF ou DWG para importar em softwares como o SketchUp, Blender ou 3ds Max, o MSCAD teria ajudado bastante nesse tipo de situação. O contrário também é muito útil, pois é possível selecionar múltiplos arquivos DWG e converter para PDF.

Na parte da conversão existe também a possibilidade de converter arquivos PLT para DXF, o que ajuda bastante a resgatar arquivos de projetos que você só tem em PLT. Eu mesmo tenho alguns projetos que tem versões diferentes salvas em arquivos PLT, e que posso transformar em DXF.

A possibilidade de de abrir e visualizar arquivos de praticamente todas as versões do AutoCAD (DWG), inclusive do AutoCAD 2011, é outro diferencial para o software, possibilitando a edição desses arquivos e o aproveitamento de blocos salvos nas versões mais recentes do AutoCAD.

A conversão de arquivos é um diferencial do MSCAD, mas é apenas uma parte do software. Além disso temos todas as ferramentas de desenho que são capazes de criar e editar desenhos técnicos nos mais variados níveis de complexidade para engenharia e arquitetura.

Se você quiser testar o software é possível fazer o download de uma versão Trial no web site do MSCAD, que funciona por 21 dias. O arquivo tem apenas 56 MB! No futuro devo publicar mais artigos mostrando outros recursos interessantes do MSCAD que ajudam bastante no desenvolvimento de projetos.

2017-04-11T10:26:41+00:00 By |AutoCAD|2 Comentários

Sobre o Autor:

Arquiteto que trocou as construções baseadas em tijolos pelas que utilizam pixels! Sim, os pixels também precisam ser devidamente construídos, e quem melhor do que um arquiteto para planejar construções?

2 Comentários

  1. ana freitas 16/03/2011 em 7:13 pm

    olá. estou com um problema no autocad … o comando ‘align’ que normalmente uso para mudar a orientação de desenhos sem alterar o seu tamanho já não funciona direito. escrevo ‘al’ o autocad pede-me os pontos de referencia faço isso tudo, quando diz se quero escalar o desenho digo não e o desenho move-se e fica todo alterado com linhas tortas e soltas. não sei o que fazer.
    não sei se está relacionado mas o ficheiro que estou a trabalhar veio do autocad 2010 civil e eu estou a usar o 2007 básico, será que alterou as definições do desenho? como faço agora? já tentei copiar o desenho para um doc autocad 2010 e faz a mesma coisa! será que me pode ajudar?
    obrigado

  2. Pablo Assis 16/03/2011 em 8:26 pm

    Acho uma boa alternativa, mas não tem para linux, quem quiser ver uma boa solução é o Draftsight que lancou essa semana. http://www.3ds.com/products/draftsight/download-draftsight/
