Tutorial SketchUp: Como fazer extrudes múltiplos para modelagem 3D

Compartilhe o artigo!

O SketchUp é notório pela sua facilidade em criar e construir modelos 3d para os mais diversos fins, usando técnicas muito parecidas com a de um desenho mesmo. Basta criar uma primitiva geométrica e sair desenhando para criar em poucos minutos, um modelo que demandaria mais tempo de trabalho em outras ferramentas 3d. Mas, mesmo senso tão fácil de usar o SketchUp pode ser melhorado com o uso de vários scripts e plugins. Uma das funções que outros softwares 3d já disponibilizam e que o SketchUp não tem, é a possibilidade de fazer extrude em várias faces ao mesmo tempo. No SketchUp o extrude tem até outro nome, sendo representado pela ferramenta Push/Pull ou Empurrar/Puxar em português.

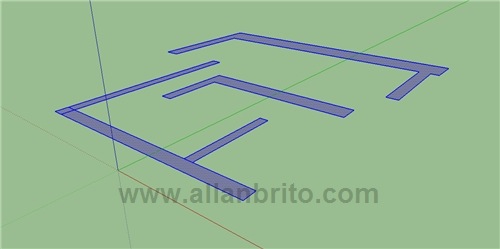

A imagem abaixo mostra uma série de planos organizados para mostrar a fase inicial da modelagem de uma maquete eletrônica no SketchUp. Sem o uso de nenhum artifício como plugins, seria necessário trabalhar com um extrude para cada uma das faces não contínuas. No caso da imagem seriam necessários três extrudes.

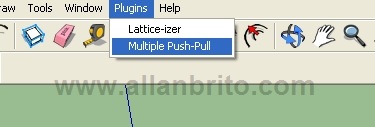

Para conseguir fazer realizar a operação com apenas um comando, podemos usar um plugin chamado multiple push/pull que pode ser copiado de maneira gratuita nesse endereço. O arquivo do plugin deve ser colocado na pasta de plugins do SketchUp. Assim que ele estiver lá, teremos acesso a um menu chamado Multiple Push-Pull.


Selecione todas as faces que devem ser extrudadas e acione esse menu, para que a janela de configuração do plugin apareça.

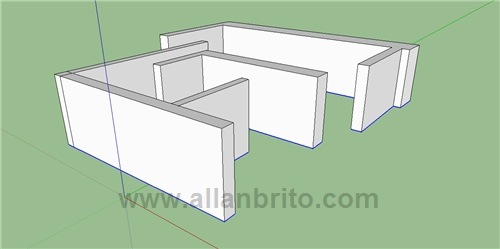

Basta informar a distância em que o extrude deve ser realizado, para que todas as faces do objeto sofram a alteração.


A possibilidade de trabalhar com vários extrudes ao mesmo tempo ajuda na produtividade, pois menos cliques de mouse são necessários para realizar a mesma operação. Assim como os eventuais erros cometidos na modelagem. Pro exemplo, partes do modelo 3d que precisariam ter a mesma dimensão, mas que acabam ficando com tamanhos diferentes devido a cliques acidentais, são reduzidos significativamente com essa ferramenta. Se você já passou por problemas de modelagem como esse, deve conhecer bem a dificuldade em caçar esses detalhes depois que o modelo já está pronto. Por isso que esse tipo de ferramenta é tão útil.

Sobre o Autor:

Arquiteto que trocou as construções baseadas em tijolos pelas que utilizam pixels! Sim, os pixels também precisam ser devidamente construídos, e quem melhor do que um arquiteto para planejar construções?

3 Comments

  1. willama 18/09/2009 em 7:46 pm

    oi allan
    tudo bem ?
    lembra de mim sou amiga de leticia q foi tua aluna..rsrsr
    eu tenho um wordpress mas ñ sei como possor personalizar colocar meu proprio layout…vc poderia me ajudar dando alguma dica….por favor…valeu atenção

  2. Fernando Antônio Agra Rêgo 08/04/2010 em 11:44 pm

    Boa Noite Allan Brito,

    Instalei o Plugin Multiple Pusch/Pull e ele funcionou, porém quando digito a medida para extrudar as paredes, ocorre o extrude mais para a parte de baixo. Como faço para ser extrudado para cima.

    Abraço

    Fernando

  3. jose carlos delgado 11/03/2011 em 8:35 pm

    Allan boa noite!! o plugin de multiplos extrudes do sketchup, que anuncia, so baixou informações de linguagem de programação.Estar correto???
